Descripción del producto

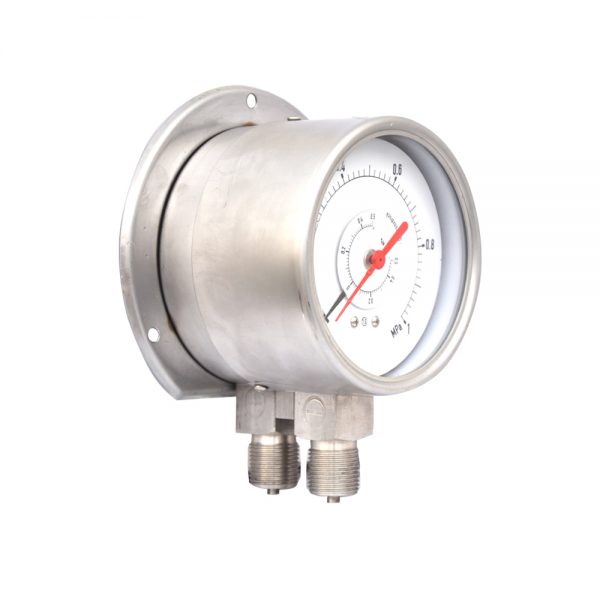

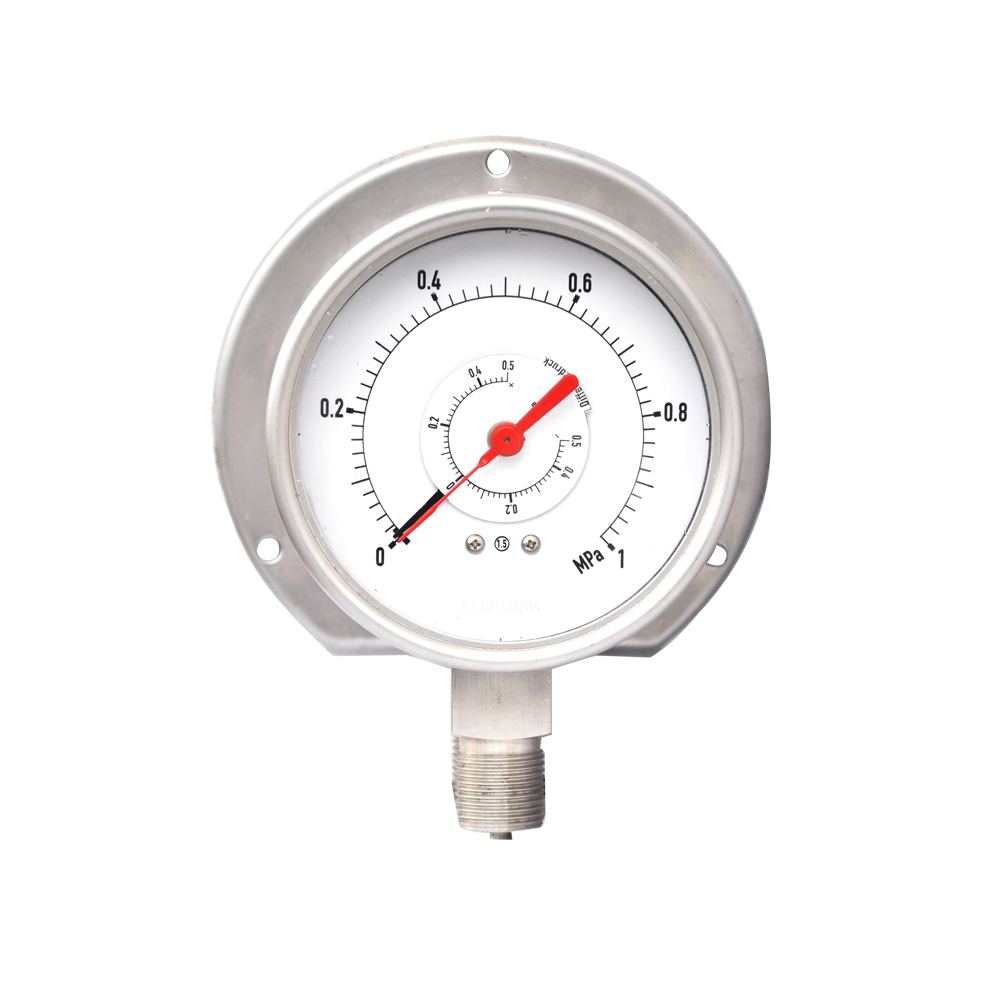

Tipo 261AL
Aplicaciones
Medición de presiones diferenciales o de dos presiones diferentes aplicadas.
Calefacción, ventilación y aire acondicionado
2 sistemas de medición independientes
Tamaño nominal en mm: 100
Clase de precisión: 1.6
Rangos de escala: 0 … 1 a 0 … 1000 bar
Limitación de presión:
Estable: valor de escala completa
Fluctuando: 0.9 x valor de escala completa
Corto tiempo: 1.3 x valor de escala completa
Temperatura permitida:
Ambiente: -20 … +60 ° C
Medio: +60 ° C máximo
Efecto de la temperatura:
Cuando la temperatura del sistema de medición se desvía
Desde la temperatura de referencia (+20 ° C): máx. ± 0.4% / 10 K del lapso
Conexión de proceso: acero inoxidable.
montaje inferior (LM)
Hilo: Como peticiones
Elemento de presión (tubo bourdon): acero inoxidable tipo C o helicoidal
Movimiento: acero inoxidable.
Cuadrante: Aluminio, escala dial puede ser personalizado
Puntero: Aluminio, negro o blanco.
Ventana: vidrio de seguridad o vidrio tempera.
Caja: acero inoxidable mate o pulido.
Anillo de bisel: bisel de bayoneta
Soldadura TIG o soldadura láser
