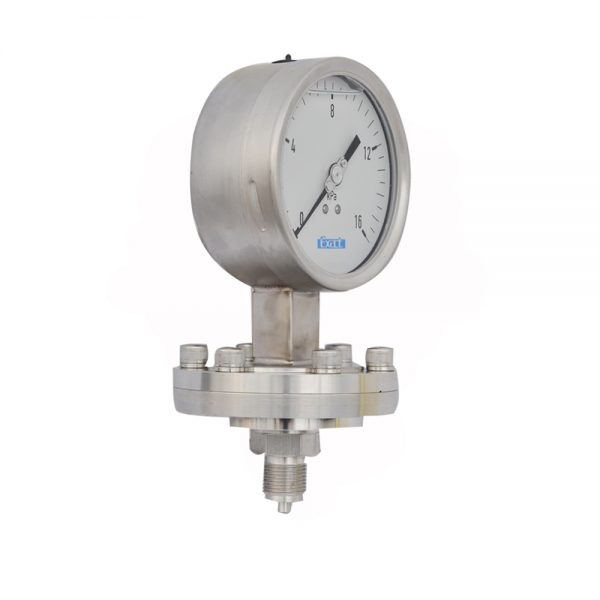

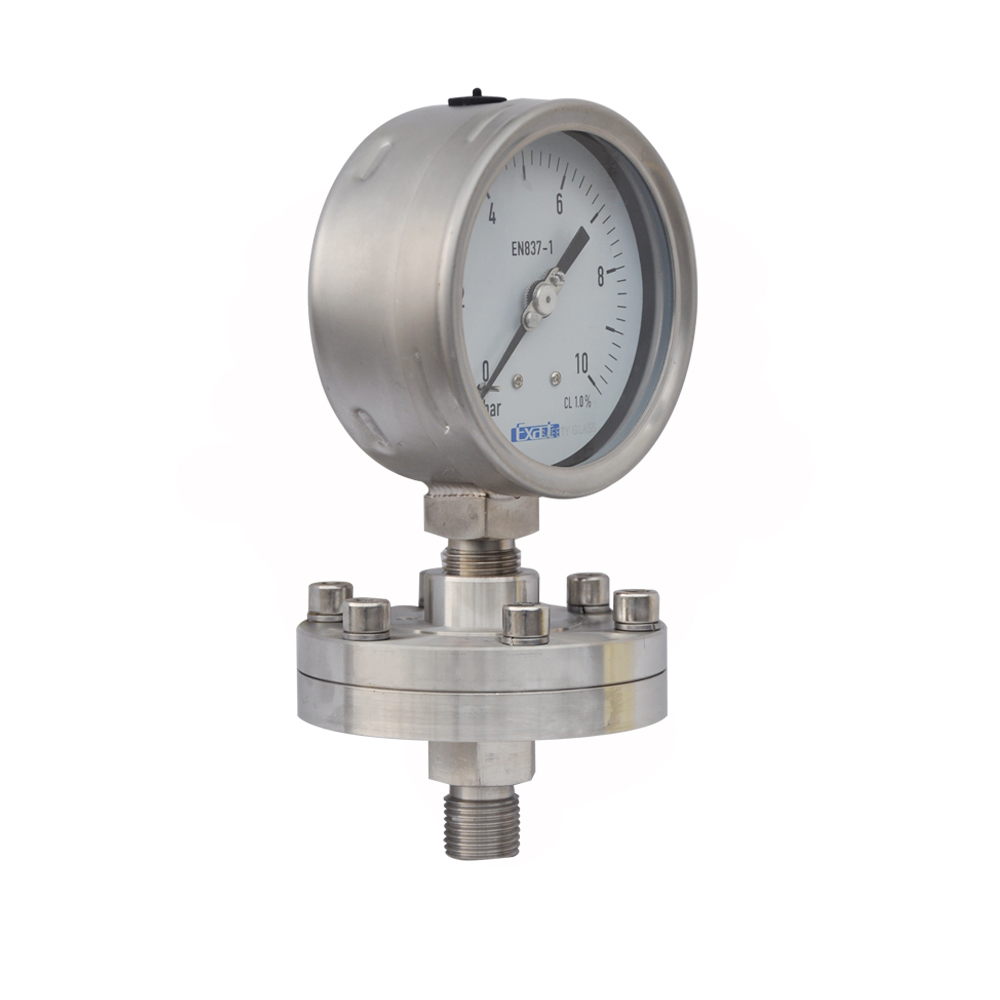

Descripción del producto
Tipo 251
Aplicaciones
Los sistemas de sello de diafragma se utilizan para proteger la presión
Aparato de medición de agresivo, adhesivo,
cristalización, corrosivo, altamente viscoso, peligroso para el medio ambiente o
Medios tóxicos. El diafragma fabricado en acero inoxidable proporciona
Para la separación del medio. La presión es transmitida.
Se conecta al instrumento de medición a través del fluido de llenado del sistema que
Se encuentra dentro del sistema de sello de diafragma.
Tamaño nominal en mm: 100mm, 160mm
Clase de precisión: 1.0
Rangos de escala: 0 … 0,6 a 0 … 400 bar
o todos los rangos equivalentes de vacío o presión combinada y vacío
Limitación de presión
Estable: valor de escala completa
Fluctuando: 0.9 x valor de escala completa
Corto tiempo: 1.3 x valor de escala completa
Temperatura permitida:
Ambiente: -40 … +60 ° C sin llenado de líquido
-20 … Medidores de +60 ° C con llenado de glicerina
Medio: +200 ° C máximo sin llenado de líquido
Máximo +100 ° C con llenado líquido.
Efecto de la temperatura:
Cuando la temperatura del sistema de medición se desvía de la referencia.
Temperatura (+20 ° C): máx. ± 0.4% / 10 K del lapso
Conexión de proceso: acero inoxidable.
Montaje inferior (LM) o montaje posterior (BM)
Hilo: Como peticiones
Elemento de presión (tubo bourdon): acero inoxidable tipo C o helicoidal
Movimiento: acero inoxidable.
Cuadrante: Aluminio, escala dial puede ser personalizado
Puntero: Aluminio, negro o blanco.
Ventana: vidrio de seguridad o vidrio tempera.
Caja: acero inoxidable mate o pulido.
Anillo de bisel: bisel de bayoneta
Líquido de relleno: Glicerina o silicona.
Soldadura TIG o soldadura láser
